Senkrecht-Drehmaschinen DS und Senkrecht-Drehzentren DZS

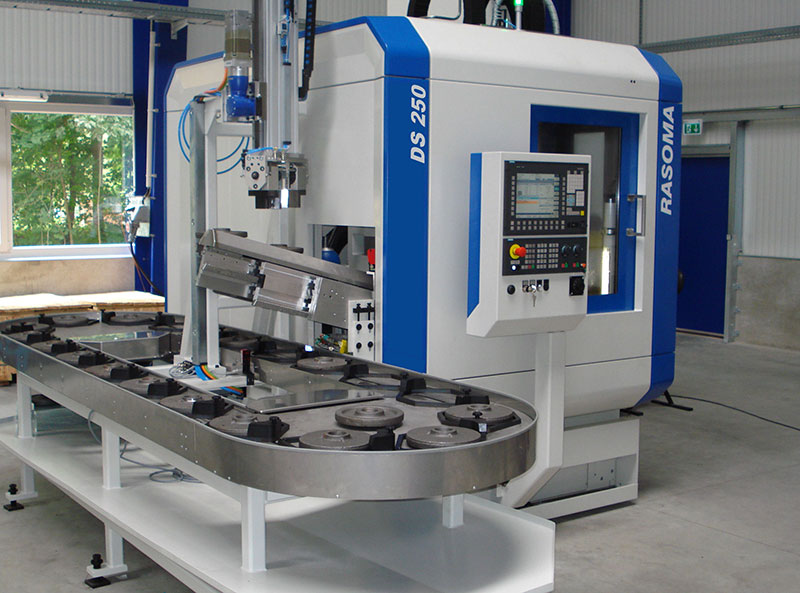

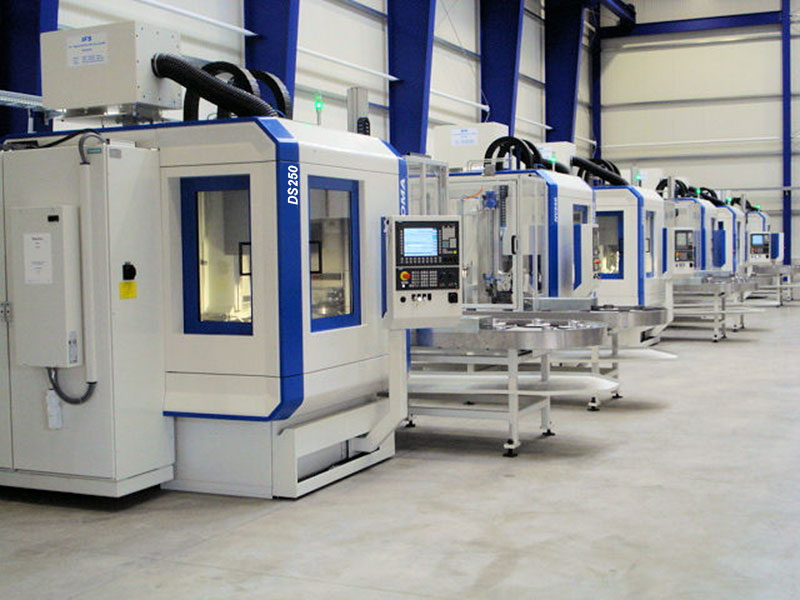

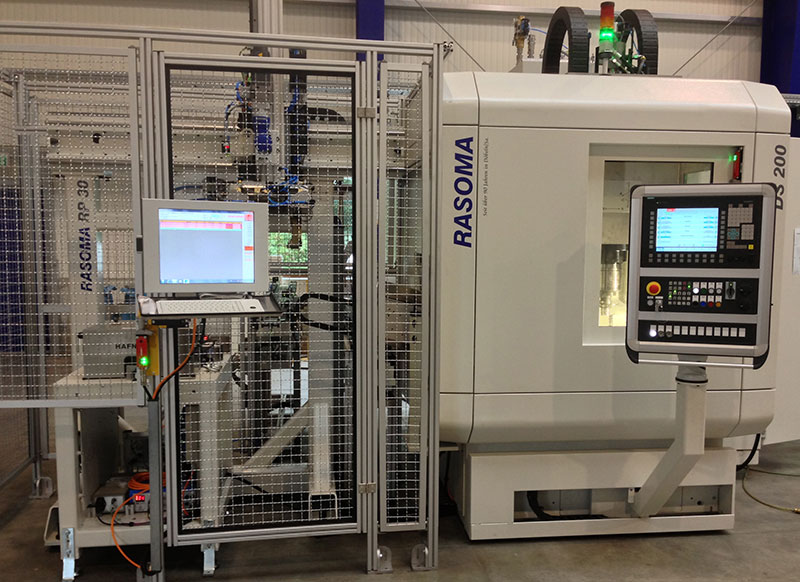

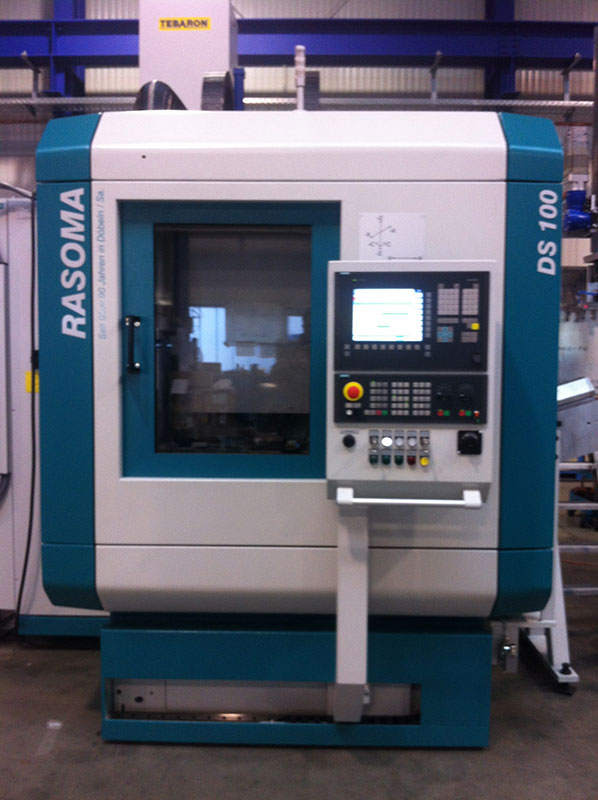

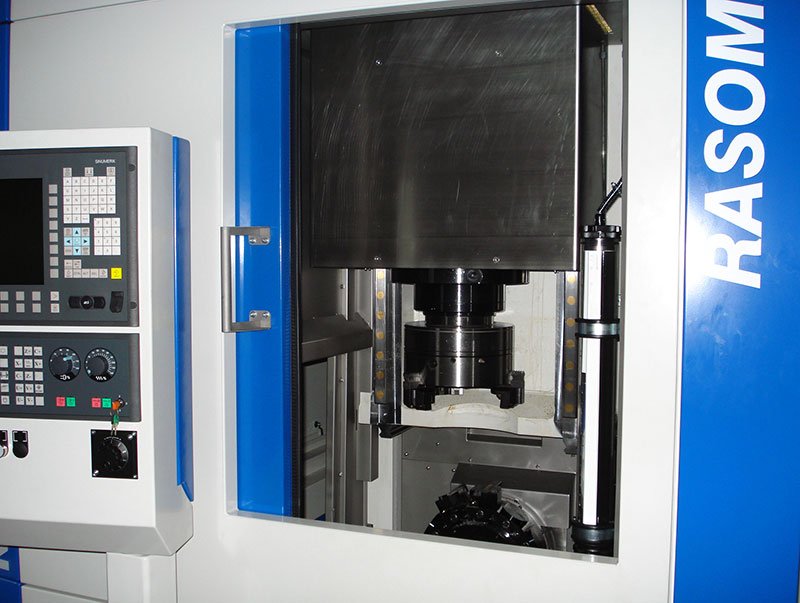

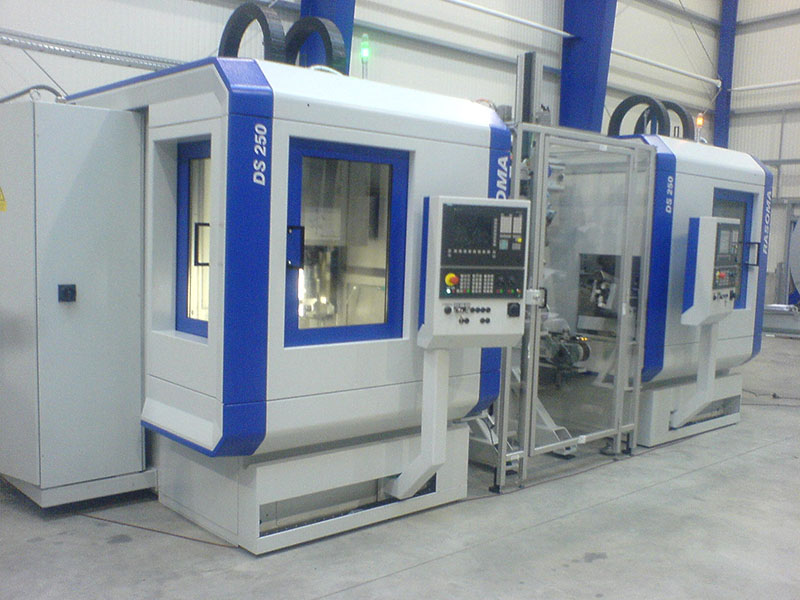

Senkrecht-Drehmaschinen DS


KONZEPT

Sehr hohe Steifigkeit durch:

  • getrennte x- und z-Schlitten (kein Kreuzschlitten)
  • Maschinenoberteil als geschweißter Monoblock, ausgefüllt mit Polymerbeton



Hohe thermische Stabilität durch:

  • gekühlte Motorspindel
  • regelbare Rauchabsaugung
  • Späneförderer



Kurze Nebenzeiten:

  • bis 60 m/min Eilgänge bei hohen Beschleunigungswerten; hydraulischer Gewichtsausgleich in der Vertikalachse
  • bis 120 m/min Zu- und Abführung des Werkstückes, dass heißt weniger als 6 Sekunden für das Be- und Entladen der Spindel
  • Revolverschaltzeit < 1 Sekunde



Hohe Flexibilität:

  • Maßgeschneidert auf die jeweiligen Fertigungsaufgaben
  • Idee, Konstruktion und Fertigung der Automatisierung, also Greiferkomponenten, Speicher usw. im Haus



OPTIONEN

  • auf die Technologie optimal zugeschnittene Automation
  • integrierte Mess-Station, im Revolver, im Arbeitsraum oder außerhalb
  • Hochdruck-Kühlschmierstoff-Anlage
  • Minimalmengenschmierung
  • Werkzeug- und Prozessüberwachung
  • angetriebene Werkzeuge und vieles andere mehr

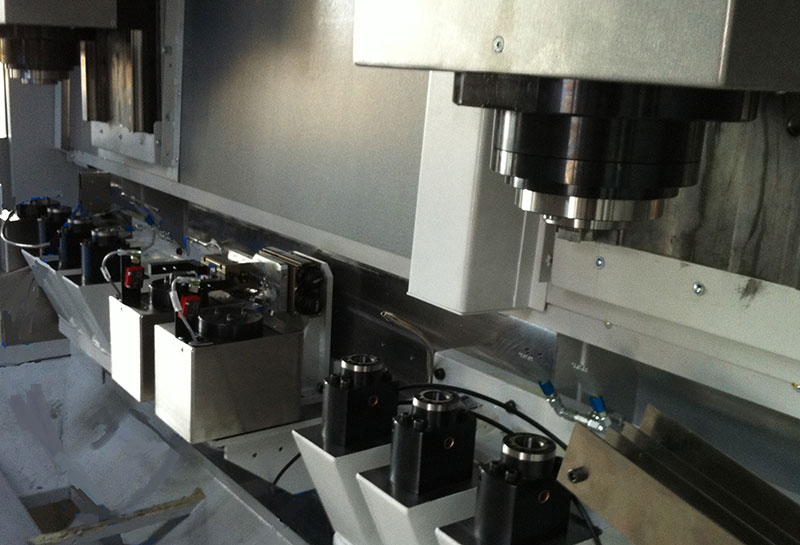

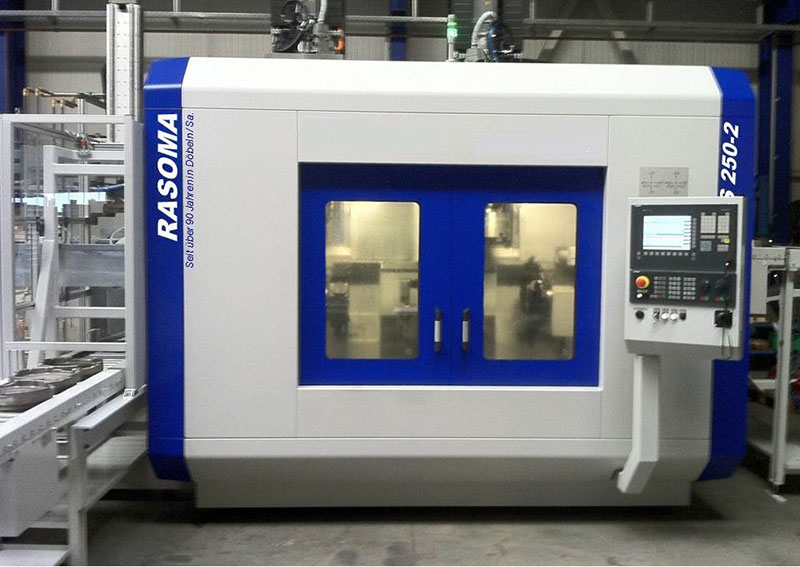

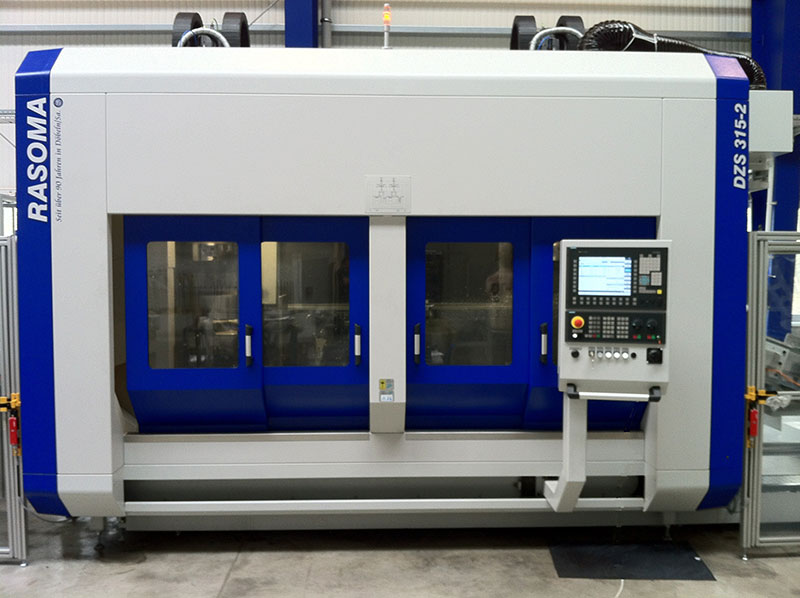

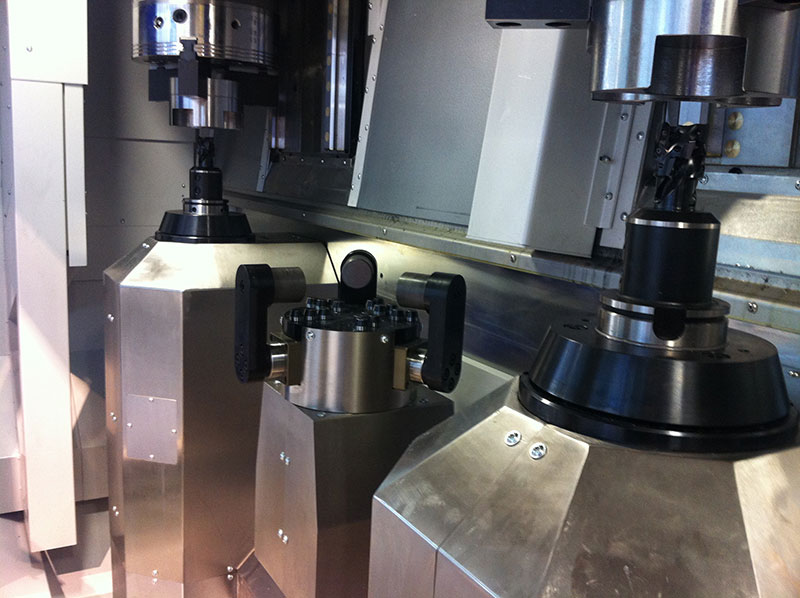

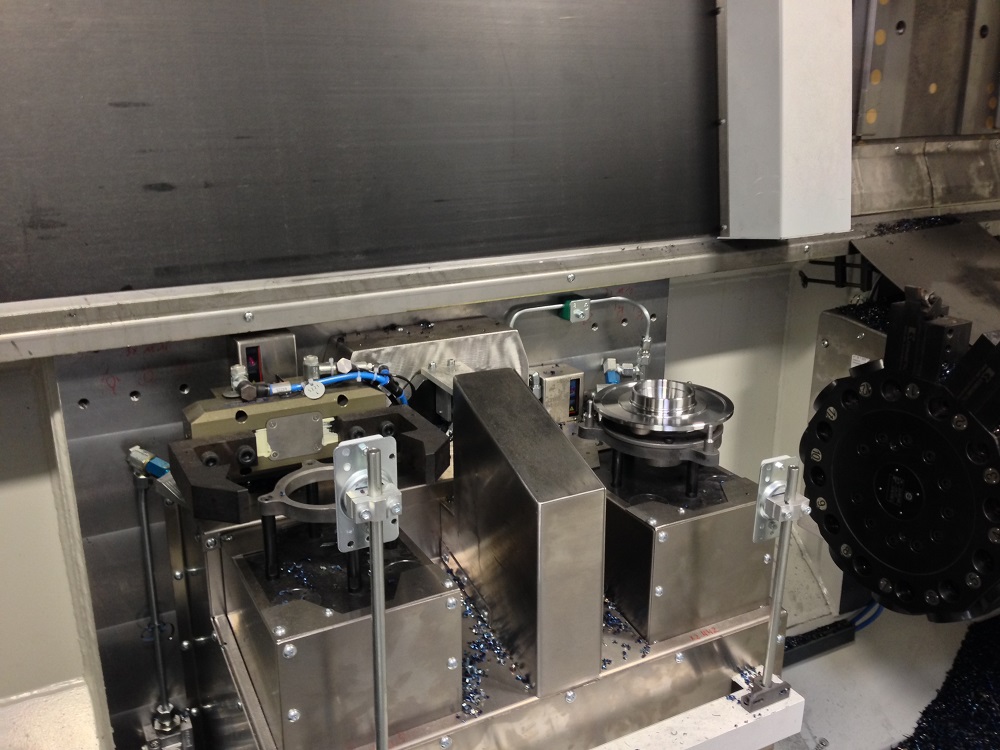

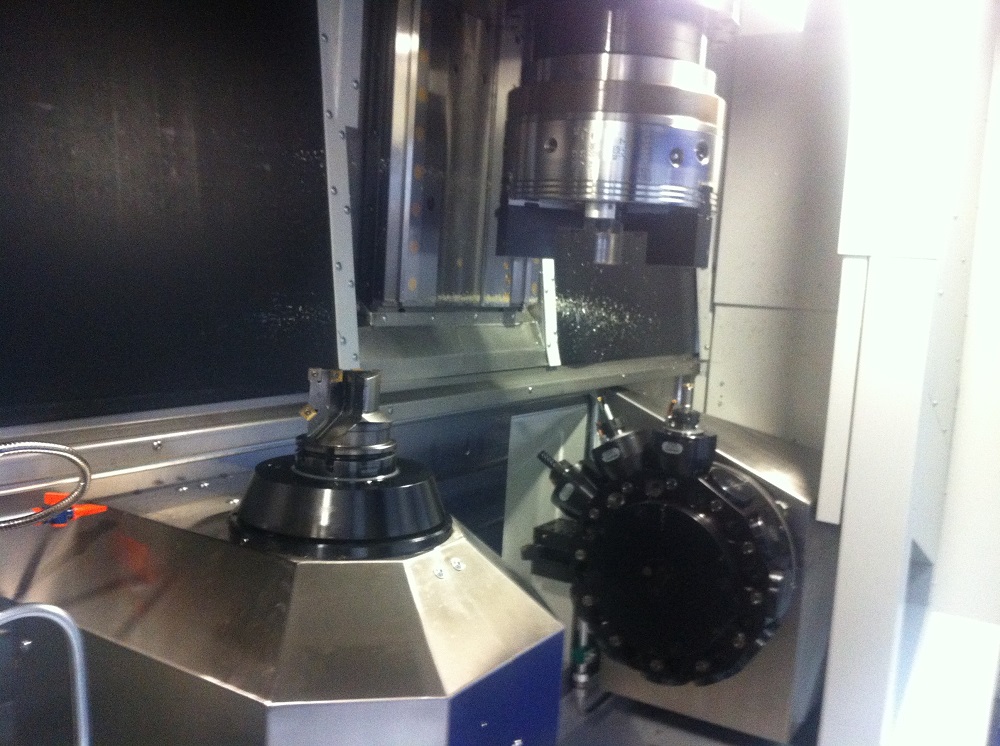

Senkrecht-Drehzentren DZS


Unsere Senkrecht-Drehzentren DZS sind in 4 Baugrößen, einspindlig, zweispindlig sowie ohne oder mit zusätzlichen Bearbeitungseinheiten zum Hochleistungsfräsen, Schleifen, Gravieren und anderen Verfahren ausrüstbar. Die Zentren können mit zwei unabhängigen Kreuzschlitten betrieben werden, sodass Bearbeitungen zeitparallel durchgeführt werden können.

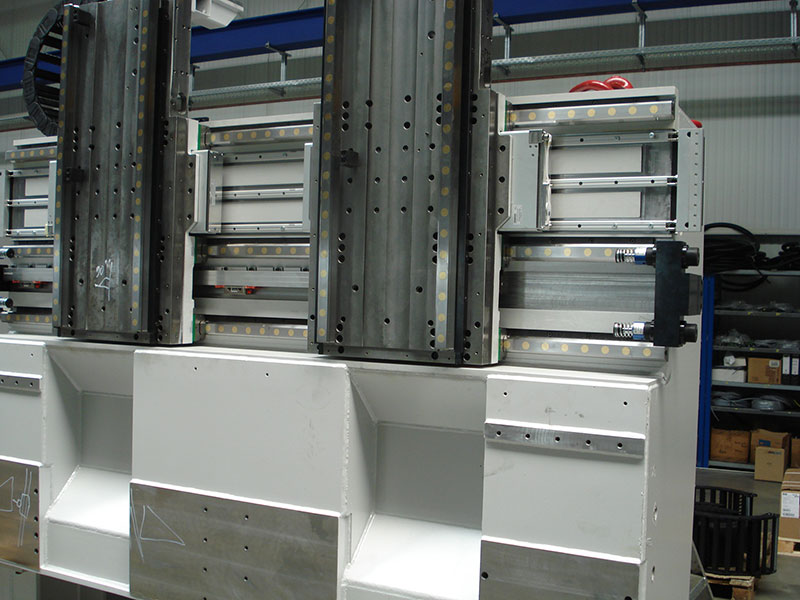

Der Längsschlitten gleitet auf drei Linearführungen und hat einen Linearantrieb. Das ergibt eine sehr hohe Stabilität bei gleichzeitig hoher Dynamik.


KONZEPT

Kurze Nebenzeiten:

  • Linearmotor und drei Führungen für den/die Längsschlitten
  • 100 m/min Eilgang in der taktzeitbestimmenden x-Achse
  • hochdynamische Antriebe für Hauptspindel/n und z-Achse/n
  • Revolverschaltzeit < 1Sekunde



Hohe Flexibilität:

  • maßgeschneidert auf die jeweiligen Fertigungsaufgabe zugeschnitten
  • Idee, Konstruktion und Fertigung der Automatisierung, also Linienportale, Übersetzer, Greiferkomponenten, Speicher, Bänder usw. im Haus



OPTIONEN

  • Aufbau von weiteren Bearbeitungseinheiten
  • auf die Technologie optimal zugeschnittene Automation
  • integrierte Mess-Station, im Revolver, im Arbeitsraum oder außerhalb
  • Werkzeug- und Prozessüberwachung
  • angetriebene Werkzeuge
  • und vieles andere mehr
