Sondermaschinen


Planung, Konstruktion und Fertigung von Maschinen für Sonderlösungen unserer Kunden.

BEISPIELE REALISIERTER LÖSUNGEN

Sondermaschine zur Bearbeitung von 2 Auswuchtbohrungen


  • Auswuchtbohrung im Durchmesser von 20 mm
  • einschließlich taktzeitneutralem Anflächen an Motorrad-Kurbelwellen
  • Taktzeit 49 Sekunden

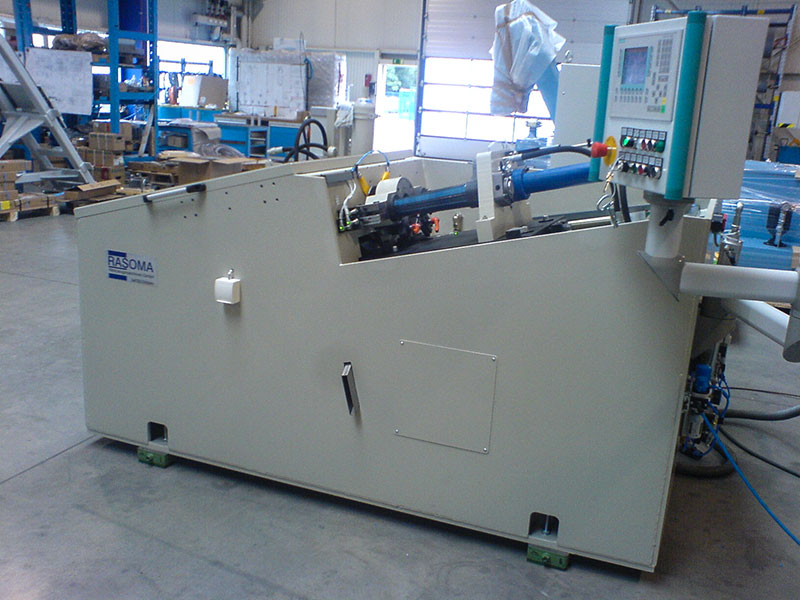

Sondermaschine zur Bearbeitung der Innenfase an Kolbenringen


  • Automatisch zuführen, spannen, bearbeiten, abführen
  • Hohe Genauigkeitsanforderungen
  • Taktzeit 6 Sekunden



Sondermaschine zur achsgenauen, dreiseitigen Bearbeitung von Schaltgabeln für PKW-Getriebe


  • Fertigung satzweise (= 3 Stück)
  • Zulässige Lageabweichung von Koaxialität und Mittigkeit extrem niedrig
  • Taktzeit 8 Sekunden für einen Satz

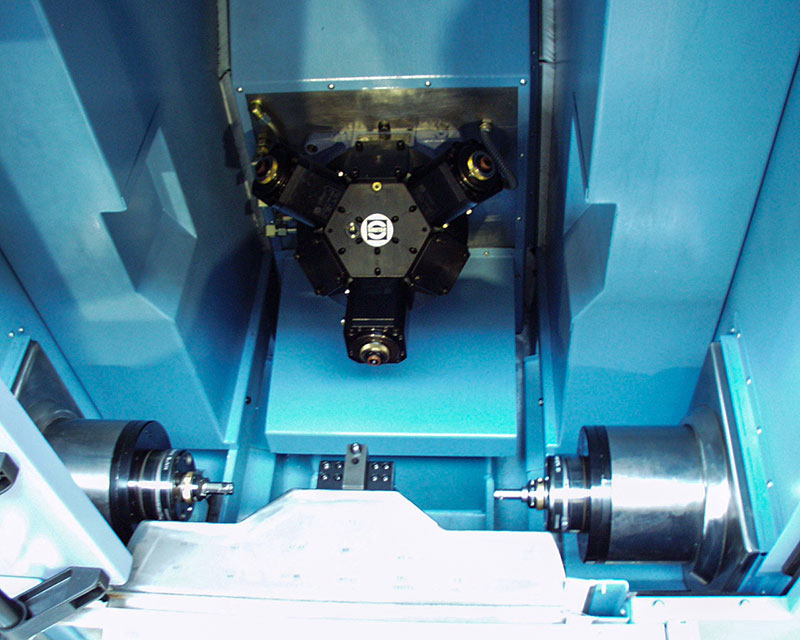

Sondermaschine zur achsgenauen, dreiseitigen Bearbeitung von Schalthülsen für PKW-Getriebe


  • 2 Motorspindeln für Durchmesser 21N6, Fase, Planseite
  • 6-fach-Kronenrevolver für Durchmesser 15,9, rückwärtsentgraten, Durchmesser 16S6 und fasen
  • Taktzeit 22 Sekunden

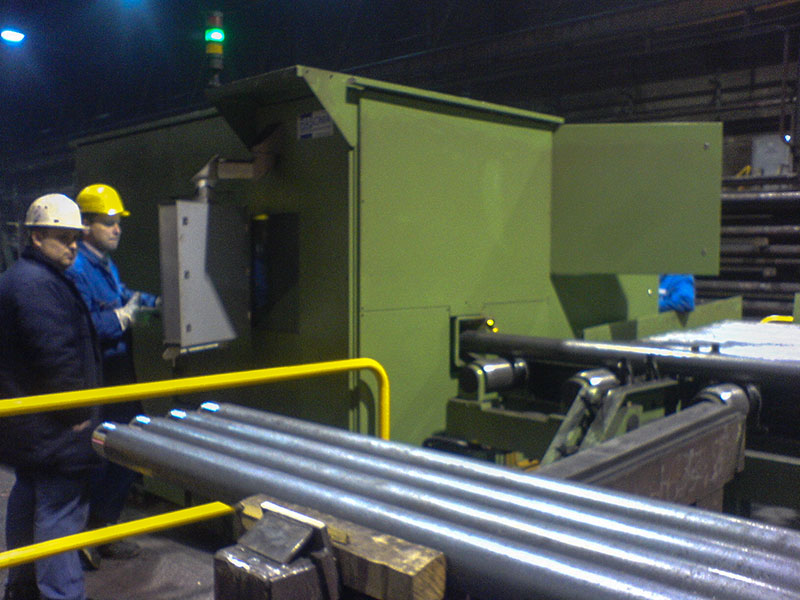

Sondermaschine zur Bearbeitung der Köpfe von bis 18 m langen Dornstangen


  • Automatische Zu- und Abführung der Werkstücke
  • Robuste, walzwerkgerechte Ausführung

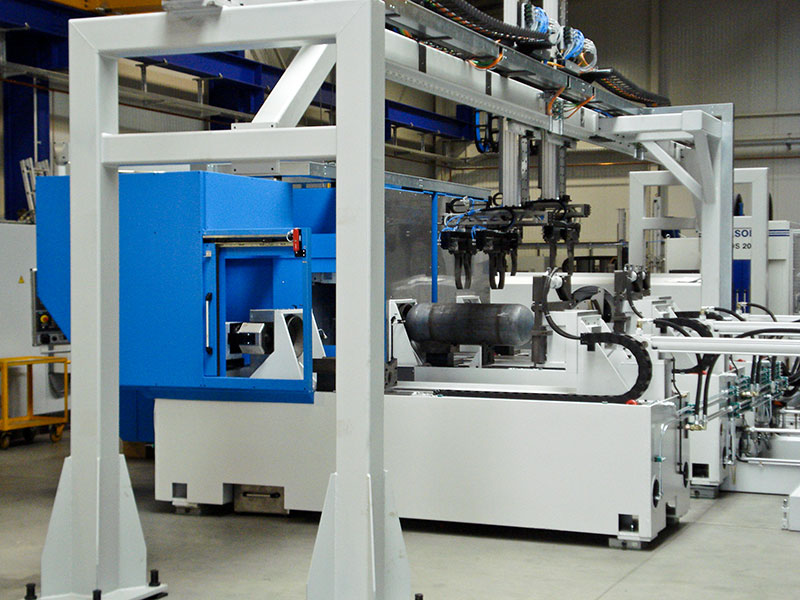

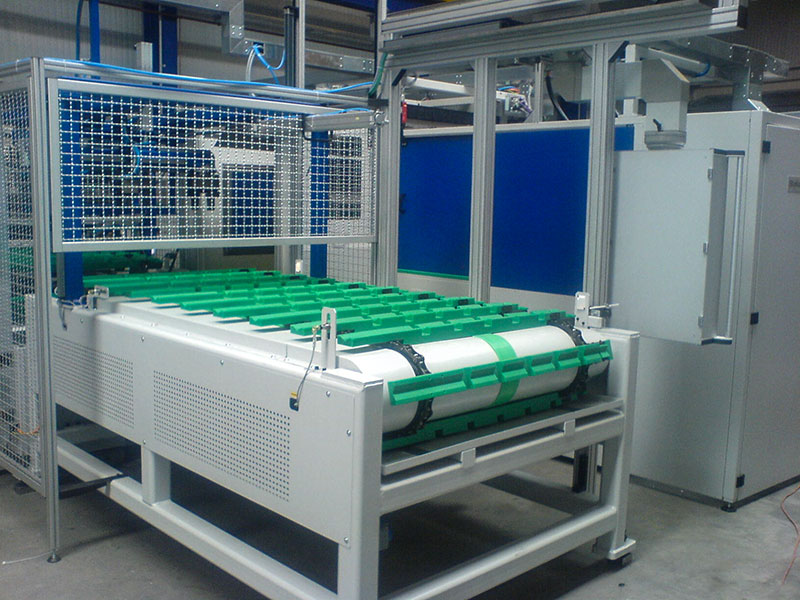

Sondermaschine zur Halsbearbeitung von Gasflaschen


  • Flaschenabmessungen bis Durchmesser 400 mm und 2.500 mm in Länge
  • Ablängen, Kernloch bohren, Planfräsen, Außen- und Innen-Durchmesser bearbeiten, Gewinde fräsen
  • Taktzeit < 60 Sekunden

                  Maschine in der Regel bestehend aus:

  • Drei Bearbeitungsstationen
  • Linienportal mit zwei Vertikaleinheiten
  • Wendestation mit integrierter Unterdruckreinigung
  • Hydraulische Spannstation
  • Späneförderer
  • CNC-Steuerung Siemens 840 D solutionline

https://www.youtube.com/watch?v=axSp7QBTA5s


Sondermaschine zur Bearbeitung der Lagerbohrungen von Mitnehmern und Mitnehmerringen für LKW Gelenk-Wellen



Bearbeitungsbeispiel Mitnehmer

  • Taktzeit für Bohren, Feinbohren und Drehen der Sicherungsnuten sowie Vermessen der Bohrungen: 85 Sekunden
